A 600 A névleges áramerősségű és elektronikus kioldó egységgel (ETU) rendelkező 3VA6 sorozat elemei
Az idei SPS IPC Drives szakmai kiállításon a Siemens kompakt megszakítóinak két új modelljét fogja bemutatni, a 3VA5 és 3VA6 típust, amelyek most már megfelelnek az észak-amerikai UL489 szabvány előírásainak is, így világszerte alkalmazhatók. Az épületekben és ipari üzemekben a kompakt megszakítók a kábeleket és elektromos fogyasztókészülékeket védik az olyan károsodás és meghibásodás ellen, amit az üzemzavarok, például a rövidzárak vagy a túlterhelések okozhatnak. Az IEC60947-2 európai szabvány mellett a készülékek most már kielégítik az UL489 szabvány követelményeit is. A világpiacot megcélzó kapcsolóberendezés-gyártók így nemcsak Európában, hanem Észak-Amerikában is használhatják a 3VA kompakt megszakítókat. A kompakt, helytakarékos konstrukciójú 3VA megszakítók további előnyös tulajdonsága a könnyű használhatóság. A készülékekre vonatkozó műszaki információk közvetlenül kinyerhetők például a QR kódon keresztül, az átfogó jellegű CAx adatok pedig megkönnyítik a tervezést és a konfigurálást. A készülékek rugalmas módon használhatók berendezések védelmére, akár mint motorindító megszakító, akár mint terhelés kapcsoló. A több mint 500 kiegészítő alkotóelemmel a berendezésgyártók kielégíthetik a villamos energia elosztásával kapcsolatos összes egyedi igényt.
Az Underwriters Laboratories (UL) független szervezet, amely termékek üzembiztonságát teszteli és tanúsítja. Az UL hitelesítő jelzés igazolja, hogy az adott termék teljesíti az USA-ban érvényes biztonsági előírásokat. A gép- és kapcsolóberendezés-gyártó cégek egész sora, valamint az iparban és infrastruktúra üzletágban tevékenykedő ügyfeleik alkalmazzák termékeikben a kompakt megszakítókat, és az USA-ba történő export miatt a termelés során fontos szempont a vonatkozó amerikai szabvány kielégítése. E vállalatok számára az UL hitelesítő jelzés szükséges igazolása a minőségnek.
A Siemens az új 3VA5 sorozat tagjait a standard energiaelosztási alkalmazásokra optimalizálta. A termo mágneses kioldó egységgel rendelkező 3VA5 kompakt megszakító egy- és háromfázisú változatban áll rendelkezésre, vonalvédelem céljára. A Siemens az alábbi méretekben kínálja a 3VA5 megszakítókat: az egyiknek 125 amper (A) a névleges áramerőssége és maximum 65 kiloamper (kA) a kapcsolási teljesítménye, míg a másiknál a névleges áramerősség 250 A és 100 kA a kapcsolási teljesítmény 480 volt (V) feszültségen. A berendezések védelmére kifejlesztett változatok mellett az új készülékek alkalmazhatók, mint motorindító szerkezetek megszakítói, és mint terhelésszakaszoló kapcsolók is.

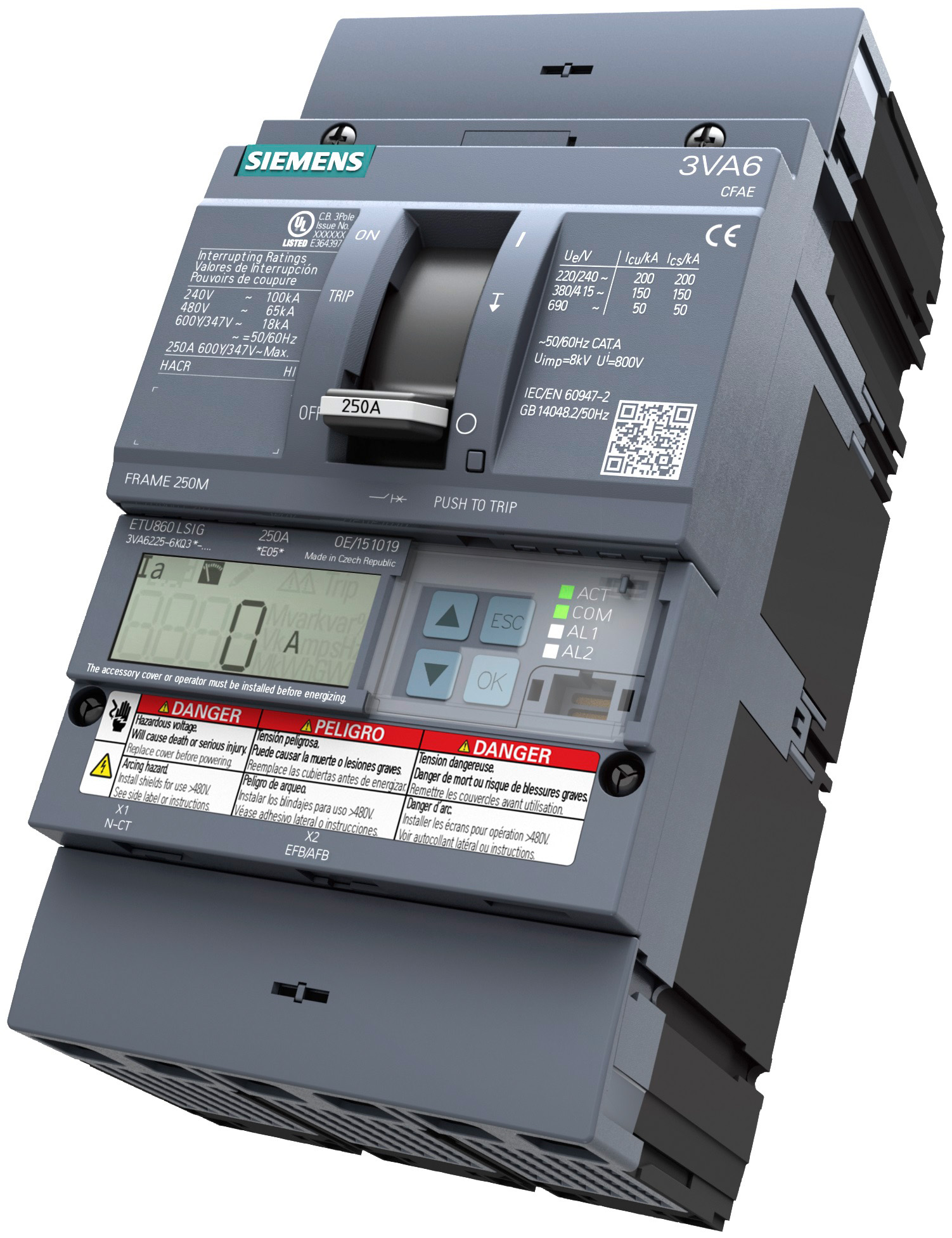

A 600 A névleges áramerősségű és elektronikus kioldó egységgel (ETU) rendelkező 3VA6 sorozat elemei az alkalmazások szélesebb skálája esetén is használhatók. A követelményektől függően az elektronikus kioldó egységek (ETU-k) három különböző sorozatban (3-as, 5-ös és 8-as sorozat) állnak rendelkezésre, különféle funkcionális fokozatokban. Például a 8-as sorozatú ETU méri a feszültséget, az áramot és az energia adatokat, és rendelkezik egy olyan opcionális kommunikációs képességgel, hogy ezeket az információkat közvetlenül továbbítsa magasabb szintű energia-gazdálkodási vagy automatizálási rendszerek felé. A 3VA6 modell esetében a kommunikáció megvalósulhat Profibus, Profinet,
A 3VA6 sajtolt műanyagházas megszakító egészen 500 A áramerősségig használható motorindító szerkezetek megszakítójaként és 600 A áramerősségig, mint terhelés szakaszoló kapcsoló.
A Siemens mindkét modell esetén a kiegészítők széles skáláját kínálja, mint például a Max-Flex bowden-kábeles manuális kezelőegységet. Ezeknek a manuális kezelőegységeknek a fogantyúja a vezérlőszekrény ajtajára van szerelve, lehetővé téve a megszakító kézi be- és kikapcsolását.
Az Underwriters Laboratories (UL) független szervezet, amely termékek üzembiztonságát teszteli és tanúsítja. Az UL hitelesítő jelzés igazolja, hogy az adott termék teljesíti az USA-ban érvényes biztonsági előírásokat. A gép- és kapcsolóberendezés-gyártó cégek egész sora, valamint az iparban és infrastruktúra üzletágban tevékenykedő ügyfeleik alkalmazzák termékeikben a kompakt megszakítókat, és az USA-ba történő export miatt a termelés során fontos szempont a vonatkozó amerikai szabvány kielégítése. E vállalatok számára az UL hitelesítő jelzés szükséges igazolása a minőségnek.
A Siemens az új 3VA5 sorozat tagjait a standard energiaelosztási alkalmazásokra optimalizálta. A termo mágneses kioldó egységgel rendelkező 3VA5 kompakt megszakító egy- és háromfázisú változatban áll rendelkezésre, vonalvédelem céljára. A Siemens az alábbi méretekben kínálja a 3VA5 megszakítókat: az egyiknek 125 amper (A) a névleges áramerőssége és maximum 65 kiloamper (kA) a kapcsolási teljesítménye, míg a másiknál a névleges áramerősség 250 A és 100 kA a kapcsolási teljesítmény 480 volt (V) feszültségen. A berendezések védelmére kifejlesztett változatok mellett az új készülékek alkalmazhatók, mint motorindító szerkezetek megszakítói, és mint terhelésszakaszoló kapcsolók is.
A 600 A névleges áramerősségű és elektronikus kioldó egységgel (ETU) rendelkező 3VA6 sorozat elemei az alkalmazások szélesebb skálája esetén is használhatók. A követelményektől függően az elektronikus kioldó egységek (ETU-k) három különböző sorozatban (3-as, 5-ös és 8-as sorozat) állnak rendelkezésre, különféle funkcionális fokozatokban. Például a 8-as sorozatú ETU méri a feszültséget, az áramot és az energia adatokat, és rendelkezik egy olyan opcionális kommunikációs képességgel, hogy ezeket az információkat közvetlenül továbbítsa magasabb szintű energia-gazdálkodási vagy automatizálási rendszerek felé. A 3VA6 modell esetében a kommunikáció megvalósulhat Profibus, Profinet,
Ethernet
(Modbus TCP) és Modbus RTU segítségével is. A 150 A, 250 A, 400 A és 600 A áramerősségű kompakt megszakítóknak nagy a kapcsolási teljesítménye, elérheti a 150 kA-t is 480 V feszültségen. A Siemens a kompakt megszakítók új, "100 %-ra kalibrált" változatait is kínálja, amelyek folyamatosan üzemeltethetők a specifikált névleges áramerősség 100 százalékán. Az UL hitelesítő jelzéssel ellátott készülékek jellemzően csak a névleges áramerősség körülbelül 80 százalékáig használhatók folyamatos üzemben. Magasabb követelmények esetén eggyel nagyobb kategóriájú (keretméretű) megszakítót kell használni. Ez további költségeket jelent az ügyfél számára. Az egyértelmű költségelőnyt kínáló, "100 %-ra kalibrált (méretezett)" változatokat speciális módon tesztelik és hitelesítik.A 3VA6 sajtolt műanyagházas megszakító egészen 500 A áramerősségig használható motorindító szerkezetek megszakítójaként és 600 A áramerősségig, mint terhelés szakaszoló kapcsoló.
A Siemens mindkét modell esetén a kiegészítők széles skáláját kínálja, mint például a Max-Flex bowden-kábeles manuális kezelőegységet. Ezeknek a manuális kezelőegységeknek a fogantyúja a vezérlőszekrény ajtajára van szerelve, lehetővé téve a megszakító kézi be- és kikapcsolását.
